آموزش زدن فیش BNC در دوربین مدار بسته

آموزش زدن فیش BNC در دوربین مدار بسته

یکی از قسمت های مهم در هنگام نصب دوربین های مداربسته آنالوگ و آنالوگ HD طریقه نصب فیش BNC است. انواع مختلفی از این فیش وجود دارد که در این مطلب به نحوه نصب هر کدام اشاره می کنیم.

انواع فیش  BNC و آموزش نحوه نصب آن

فیش های BNC دارای انواع مختلفی هستند اما در زیر به سه نوع بسیار رایج آنها اشاره می کنیم:

  • فیش BNC پیچی: یک نوع فیش BNC است که در آن اتصال بین فیش و کابل با استفاده از سفت کردن یک پیچ انجام می شود.
  • فیش BNC پرسی: نوع دیگری از فیش BNC است که نحوه اتصال فیش و کابل در آن از طریق پرس و محکم کردن قطعات در آن انجام می شود.
  • فیش BNC لحیمی: در این نوع از فیش BNC اتصال بین فیش و کابل از طریق لحیم کردن انجام می شود.

آشنایی با کابل  RG59

کابل RG59 نوعی از کابل های کواکسیال است که از آن برای انتقال تصاویر دروبین های مداربسته آنالوگ و آنالوگ HD استفاده می شود. این کابل دارای چندین لایه مختلف است که هر لایه وظیفه خاص خود را دارد و باید به درستی به فیش متصل گردد. یک کابل RG59 شامل اجزای زیر است:

  • پوشش بیرونی کابل: که وظیفه آن مراقبت از کابل است.
  • شیلد کابل: این قسمت نیز وظیفه مراقبت از کابل در برابر نویز های الکترومغناطیسی را دارد.
  • مغزی کابل: وظیفه انتقال اطلاعات تصویر را بر عهده دارد.
  • عایق داخلی کابل: وظیفه مراقبت از مغزی کابل و جدا کردن مغزی از شیلد را برعهده دارد.

آموزش نصب فیش BNC پرسی

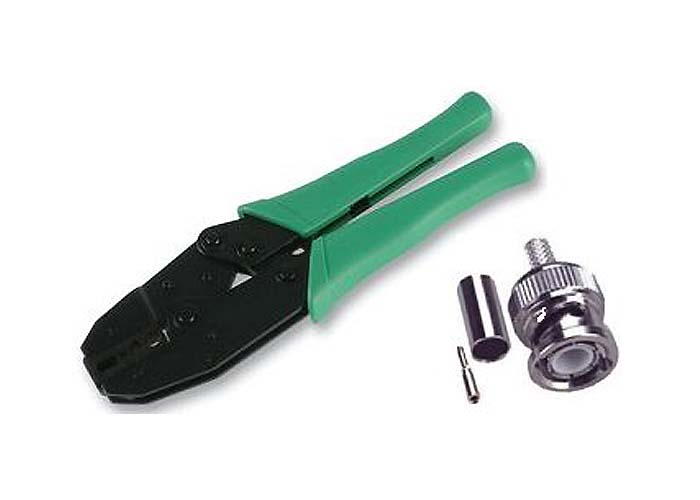

فیش BNC پرسی دارای سه قسمت اصلی است:

  • بدنه اصلی
  • مغزی
  • حلقه

تجهیزات مورد نیاز برای انجام کار:

  • فیش BNC پرسی
  • کابل
  • پرس BNC

مراحل انجام کار

1. در ابتدا باید پوشش کابل تصویر دوربین را به صورت استاندارد جدا کنید. جدا کردن پوشش کابل باید طبق اندازه های زیر انجام شود:

A. به اندازه 13 میلیمتر

B. به اندازه 7 میلیمتر

C. به اندازه 4 میلیمتر

آموزش زدن فیش BNC در دوربین مدار بسته

2. در این مرحله باید کابل را از داخل حلقه فیش عبور دهید.

3. در مرحله سوم باید مغزی فیش را مانند شکل زیر بر روی مغزی کابل قرار دهید. به این نکته توجه داشته باشید که سر فیش می بایست به عایق داخلی کابل بچسبد.

آموزش زدن فیش BNC در دوربین مدار بسته

4. پس از طی مراحل بالا باید کابل را پرس کنید. پرس کردن کابل به وسیله بخش کوچک تر پرس انجام می گردد. ابتدا فیش را داخل حفره پرس قرار داده و سپس دسته های پرس را فشار می دهیم. پس از پرس شدن کامل سر فیش، پرس به صورت خودکار باز می شود.

آموزش زدن فیش BNC در دوربین مدار بسته

5. حال باید سر فیش را به نحوی داخل بدنه فیش قرار دهید که سرفیش داخل بدنه محکم گردد.

6. در مرحله ششم باید حلقه کابل را مطابق شکل به سمت بالا و بدنه فیش بکشید تا کاملا به فیش متصل گردد.

آموزش زدن فیش BNC در دوربین مدار بسته

7. در مرحله آخر حلقه فیش را پرس کنید. پس از پرس کردن نیز از محکم بودن آن اطمینان حاصل کنید.



آموزش نصب فیش BNC لحیمی

فیش BNC لحیمی از دو بخش متفاوت تشکیل شده است: بدنه اصلی فیش و درب بیرونی فیش

تجهیزات مورد نیاز برای انجام کار

  • فیش BNC لحیمی
  • کابل
  • هویه
  • سیم یا قلع لحیم کاری

مراحل انجام کار

1. ابتدا باید هویه را داغ کرده و فیش را باز کنید.

2. پوشش کابل را مطابق اندازه های ذکر شده در بالا جدا کنید و سپس کابل را از داخل فیش رد کنید.

3. گیره فیش را باز نموده و کابل را طوری داخل ان قرار دهید که شیلد لخت شده کابل کاملا زیر گیره قرار گیرد.

4. در این مرحله باید مغزی فیش را داخل قسمت لحیم فیش قرار دهید.

5. گیره فیش را محکم نمائید.

6. مطابق با شکل زیر مغزی را به قسمت مرکزی فیش متصل و لحیم کنید.

آموزش زدن فیش BNC در دوربین مدار بسته

7. در این مرحله میتوانید برای جلوگیری از برخورد بدنه به مغزی، قسمت لحیم شده را با چسب یا عایق خود فیش پوشش دهید.

8. در مرحله آخر درب فیش را محکم ببندید.

آموزش نصب فیش BNC پیچی

فیش BNC پیچی نیز از دو بخش متفاوت تشکیل شده: بدنه اصلی فیش و درب بیرونی فیش.

تجهیزات مورد نیاز برای انجام کار

  • فیش BNC پیچی
  • کابل
  • پیچ گوشتی

مراحل انجام کار

1. ابتدا فیش را باز کنید.

2. پوشش کابل را مطابق اندازه های ذکر شده در بالا جدا کنید و سپس آن را را از داخل درب فیش عبور دهید.

3. قسمت گیره فیش را باز نموده و کابل را به نحوی داخل ان قرار دهید که شیلد کابل کاملا زیر گیره قرار گیرد.

4. در این مرحله پیچ فیش را باز نموده و مغزی فیش را داخل قسمت پیچ قرار داده و محکم کنید.

5. گیره فیش را محکم کنید.

6. در این مرحله میتوانید برای جلوگیری از برخورد بدنه به مغزی، قسمت پیچ شده را با چسب یا عایق خود فیش پوشش دهید.

7. در مرحله آخر درب فیش را محکم ببندید.
