آموزش نصب و تنظیمات Nano Station M5

nanostation_loco_m5

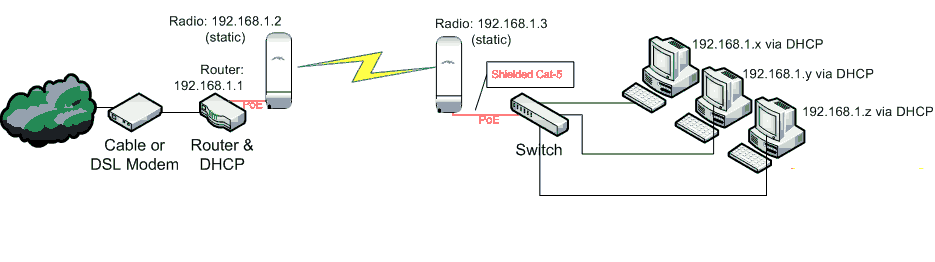

این آموزش به صورت گام به گام و جهت نصب آنتن Nano Station M5 شرکت UBNT تهیه شده است. در این آموزش به طور ساده روش تنظیم دو آنتن نانو اسیشن ایجاد یک شبکه Point to Point از طریق آن را خواهید آموخت.

توجه: این آموزش برای تنظیمات پیش فرض آنتن ها نوشته شده است. در صورتی که آنتن های شما تنظیماتی متفاوت دارند پیش از شروع کار آنها را به حالت کارخانه تغییر دهید.

در ابتدا آنتن را به یک کامپیوتر با سیستم عامل ویندوز 7 یا مک با ادرس IP 192.168.1.x متصل کنید. برای این کار باید از کابل شبکه استفاده کنید. توجه داشته باشید که این آنتن ها دارای منبع تغذیه هستند. (نیازی به استفاده از کابل Cross وجود ندارد)

پنجره مرورگر را باز کرده و آدرس IP آنتن را در قسمت بالا وارد کنید. (مقدار پیش فرض کارخانه 192.168.1.20 برای تمام آنتن هاست.)

پس از باز شدن پنجره ورود نام کاربری و کلمه عبور را وارد کنید. (مقدار پیش فرض نام کاربری: ubnt و کلمه عبور ubnt است.)

پس از وارد شدن به صفحه تنظیمات تنها تنظیماتی که در ادامه به آن اشاره میکنم را تغییر دهید و بقیه قسمت ها را به صورت پیش فرض بدون تغییر بگذارید.

نانو استیشن M5

برای آنتن اول

”’For the radio labeled “192.168.1.2” above:”’
قسمت Wireless را از تب های بالا انتخاب کنید و تنظمیات زیر را انجام دهید:

Wireless Mode: Access Point

WDS: [X] Enable

کلید Change را بفشارید.
قسمت Network را از تب های بالا انتخاب کنید و تنظیمات زیر را انجام دهید:
IP Address: 192.168.1.2 (این مقدار را میتوانید با توجه به شبکه خود مقدار دلخواهی بگذارید)

کلید Change را بفشارید.

کلید Apply را بفشارید.

تنظیمات آنتن اول تمام شد.

برای آنتن دوم

مانند آنتن قبلی وارد منوی آنتن شوید و به صورت زیر عمل کنید.

قسمت Wireless را از تب های بالا انتخاب کنید و تغییرات زیر را انجام دهید.
Wireless Mode: Station

WDS: [X] Enable

کلید Change را بفشارید.
قسمت Network را از تب های بالا انتخاب کنید و تغییرات زیر را انجام دهید.
IP Address: 192.168.1.3 (این مقدار را میتوانید با توجه به شبکه خود مقدار دلخواهی بگذارید)

کلید Change را بفشارید.
کلید Apply را بفشارید.

کار تمام شد. حال با قرار دادن دو انتن روبه روی هم می توانید یک شبکه Point to Point ایجاد کنید.

نکته امنیتی

پس از انجام تنظمیات حتما نام کاربری و کلمه عبور آنتن ها را عوض کرده و از یک رمز کاملا پیچیده برای امن کردن آنها استفاده کنید. برای این کار قسمت System را از تب بالا انتخاب کرده و Administrative Username و Password را تغییر دهید و سپس تغییرات را ثبت کنید.



مطالب مرتبط

لینک های مفید

12 Comments

  1. Avatar
    رضا رحمتی فوریه 1, 2016 Reply

    با تشکر از سایت خوبتون!
    لطفا در رابطه با آموزش نصب دیگر تجهیزات مثل فیبر نوری هم مطلب بذارید.

  2. Avatar
    احمدرضا اسکندری فوریه 27, 2016 Reply

    با سلام و تشکر از آموزش خوب شما اگر رمز قبلا تغییر داده شده و فراموش کرده باشیم چه راه حلی دارد؟

  3. Avatar
    احمدرضا اسکندری فوریه 27, 2016 Reply

    اگر بخواهیم از چند آنتن نانو استیشن همزمان استفاده کنیم یعنی مثلا سه دور بین داریم ویک nvrچکارباید کردnvr

    • Avatar
      قاسمی مارس 5, 2016 Reply

      نانوی سمت nvr را فرستنده و نانوی دور بین ها را استیشن قرار دهید . اگر ،گی گیت وی نانو ها به سمت nvr ست شود تمام دوربین ها قابل کنترل است .

    • Avatar
      مصطفی مارس 13, 2016 Reply

      باسلام در رابطه با آموزش بالا سه سوال داشتم اول اینکه حالت فرستنده نانو حالت استیشن است یا اکسس پوینت؟ دوم اینکه هر نانو استیشن قادر به دریافت سیگنال از چند نانو استیشن میباشد .و سوال سوم اینکه اگر چند دوربین داشته باشیم و به هریک از دوربین ها یک نانو استیشن متصل باشدچگونه میتوان اتصال آن را با دستگاه NVR توسط یک نانو استیشن انجام داد ؟

  4. Avatar
    رسول مارس 13, 2016 Reply

    آیا امکان اتصال چند دوربین به یک نانو استیشن وجود دارد یا اینکه برای هر دوربین بهتر است یک نانو نصب شود .اگر امکان نصب شدن چند دور بین با یک نانو وجود دارد لطفا توضیح دهید

    • تارتن دژ Author
      تارتن دژ مارس 14, 2016 Reply

      بله. از طریق یک سوئیچ می توان چند دوربین را با یک آنتن انتقال داد.

  5. Avatar
    حمید آوریل 26, 2016 Reply

    سلام خسته نباشید. کنترل موس دستگاه کار نمیکند.
    چه باید کرد؟
    و مدام سوت میکشد.

  6. Avatar
    nagya آوریل 16, 2017 Reply

    سلام

    من می خوام انتن رو وایفا کنم یعنی پخشش کنم هم سیگنال بگیره وهم پخش کنم وایفا بشه این امکان وجود داره

  7. Avatar
    nagya آوریل 16, 2017 Reply

    لطفا جواب بدید

  8. Avatar
    Farshid مارس 3, 2019 Reply

    سلام رادیو nano m5 هیچ ایپی دریافت نمیکنه تو یو بی انتی دیسکاوری آیپی پیشفرض ۱۹۲.۱۶۸.۱.۲۰ هم میزنم ولی چیزی بالا نمیاره
    دکمه ریست هم نداره چیکار باید کنم تا به پنلش دسترسی پیدا کنم؟
